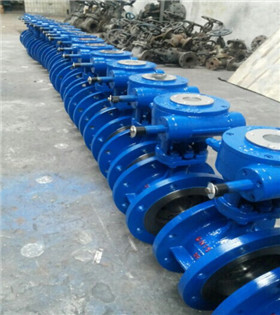

d343h硬密封蝶閥

所屬類別：多層次硬密封蝶閥
產品型號：
發布時間：2013-12-14
瀏覽次數：26876
聯系電話：0577-67983731
在線 QQ：

d343h硬密封蝶閥閥座密封圈由軟性T形密封環兩側多層不銹鋼片組成。閥板與閥座的密封面為斜圓錐結構，在閥板斜圓錐表面堆焊耐溫、耐蝕合金材料；固定在調節環壓板之間的彈簧與壓板上調節螺栓裝配一起的結構。這種結構有效地補償了軸套與閥體之間的公差帶及閥桿在介質壓力下的彈性變形，解決了閥門在雙向互換的介質輸送過程中存在的密封問題。D43H、D343H 型金屬硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

d343h硬密封蝶閥優點

1、金屬硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長

4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小

5、金屬硬密封蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝

6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用

d343h硬密封蝶閥 性能參數

型號		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作壓力（MPa）		1.0~4.0
適用溫度（℃）		≤425	≤200
適用介質		水、油或非腐蝕性介質	硝酸類介質	醋酸類介質
材料	閥體、蝶板	WCB	CF8/304	CF3M/316L
	閥桿	2Cr13	304	316L
	閥體密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

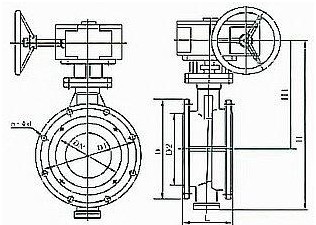

Dt3/6/43H-40C.P.R.V系列法蘭式彈性金屬d343h硬密封蝶閥主要外形和連接尺寸

多層次硬密封蝶閥

公稱通徑					結構長度（標準值）				外形尺寸（參考值）												連接尺寸（標準值）
					L				H	Dt343H				Dt643H			Dt943H				PN4.0MPa
毫米		英寸		短			長			H1	A1	B1	H2		A2	B2		H3	A3	B3		D	D1	Z-d
50	2		108			150		112		350	180	200					530		250	255		165	125	4-18
65	2 1/2		112			170		115		370	180	200	625		355	92	550		250	255		185	145	8-18
80	3		114			180		120		380	180	200	625		355	92	565		250	255		200	160	8-18
100	4		127			190		138		420	180	200	645		355	92	600		250	255		235	190	8-22
125	5		140			200		164		460	180	200	675		550	138	640		250	255		270	220	8-26
150	6		140			210		175		555	270	280	715		550	138	705		300	315		300	250	8-26
200	8		152			230		208		605	270	280	800		550	138	775		300	315		375	320	12-30
250	10		165			250		243		680	270	280	850		550	138	945		300	315		450	385	12-33
300	12		178			270		283		800	380	420	925		450	220	1070		300	315		515	450	16-33
350	14		190			290		310		830	380	420	1035		450	220	1140		300	315		580	510	16-36
400	6		216			310		350		915	450	470	1070		650	280	1210		300	315		660	585	16-39
450	8		222			330		380		960	480	490	1190		650	280	1335		575	714		685	610	20-39
500	20		229			350		410		1020	480	490					1415		575			714	755	670

d343h硬密封蝶閥 D343H在使用過程中仍然存在以下幾個問題：

一、由于多層軟硬疊式密封圈固定在閥板上，當閥板常開狀態時介質對其密封面形成正面沖刷，金屬片夾層中的軟密封帶受沖刷后，直接影響密封性能。

二、受結構條件的限制該結構不適應做通徑DN200以下閥門，原因是閥板整體結構太厚，流阻大。

三、因三偏心結構的原理，閥板的密封面與閥座之間的密封是靠傳動裝置的力矩使閥板壓向閥座。正流狀態時，介質壓力越高密封擠壓越緊。當流道介質逆流時隨著介質壓力的增大閥板與閥座之間的單位正壓力小于介質壓強時，密封開始泄漏。
