高溫蝶閥

所屬類別：不銹鋼蝶閥
產品型號：d941w
發布時間：2013-12-18
瀏覽次數：3604
聯系電話：0577-67983731
在線 QQ：

D941W型高溫蝶閥由角型程電子式電動執行器和蝶形閥調節機構組成。采用JS型、SHJS型全電子式電動執行器為通風蝶形閥的驅動裝置。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。

其主要特點：通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度和耐腐蝕性歲閥體選材而定，公稱壓力＜0.6Mpa，其泄漏量控制在最大流通量的2％以內，應用于工業、冶金、環保等管道作通風調節介質流量之用。具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。適用與煙氣、粉塵、空氣或含有懸浮顆粒的流體及濃濁、漿狀流體的調節與控制。

高溫蝶閥主要技術參數和性能指標

公稱通徑DN(mm) DN50~DN200

公稱壓力PN(MPa) 0.1、0.25、0.6

閥芯轉角 0~70°

作用形式電開式或電閉式

流量特性近似等百分比

允許壓差Mpa 0.6

性能指標基本誤差：±2.5％；回差≤±2.0％；死區≤3.0％

電源電壓 AC220V、AC380V、DC24V

調節型信號范圍 0~10mA、4~20mA、1.5VDC

開關型電信號 AC220V、AC380V、DC24V；反饋信號，有源觸點信號或無源觸點信號

高溫蝶閥主要技術參數

公稱通徑	DN	50～2000
公稱壓力	PN(MPa)	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
驅動形式	氣傳動、電傳動

高溫蝶閥零件的材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鐵、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
閥座密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

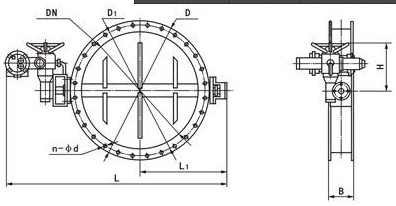

D 94 1 W - 0.5、2.5、6 C.P.R.V系列高溫蝶閥連接尺寸

高溫蝶閥

公稱通徑DN		結構長度 (標準值)	外型尺寸(參考值)				連接尺寸(標準值)						參考重量
公稱通徑DN		結構長度 (標準值)	外型尺寸(參考值)				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	580
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	687	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	760	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900

歡迎您訪問我們的網站，高溫蝶閥報價及技術咨詢請訪問我們的網站或來電來函，我們將竭誠為您提供更優質的服務，您的滿意，是雙德人永恒的追求！
