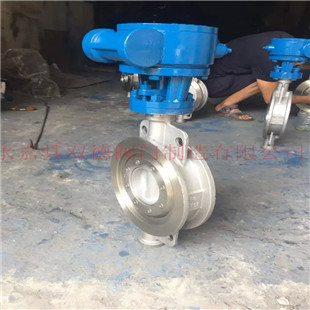

對夾式金屬硬密封不銹鋼蝶閥

所屬類別：不銹鋼蝶閥
產品型號：d341w,D343H,D373H,D43H,D71X,D343F
發布時間：2013-10-24
瀏覽次數：3523
聯系電話：0577-67983731
在線 QQ：

簡介：

雙德對夾式金屬硬密封不銹鋼蝶閥采用正料不銹鋼材質加工生產，質量可靠。歡迎各位新老客戶咨詢采購，我們將竭誠歡迎您的來電來函！我公司蝶閥產品分對夾式和法蘭式兩大類，操作方式有手動，蝸輪動，電動，氣動，電液動等多種操作方式。在不銹鋼蝶閥閥體通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°-90°之間，旋轉到90°時，閥門則為全開狀態。

對夾式金屬硬密封不銹鋼蝶閥性能：

公稱通徑	DN（mm）	50～1400
公稱壓力	PN（MPa）	1.0	1.6	2.5
試驗壓力	強度試驗	1.5	2.4	3.75
	密封試驗	1.1	1.76	2.75
	氣密封試驗	0.6	0.6	0.6
適用介質	水、蒸汽、油品、酸類腐蝕性等。
適用溫度	-40℃～600℃

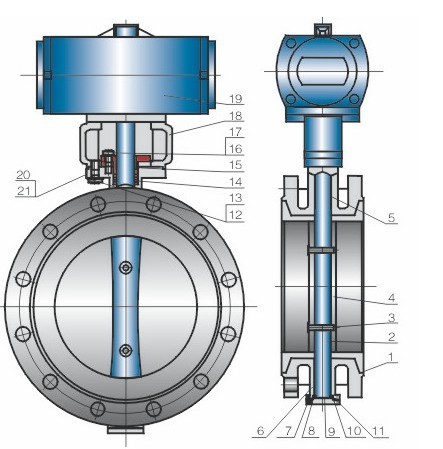

對夾式金屬硬密封不銹鋼蝶閥結構圖：

不銹鋼蝶閥

對夾式金屬硬密封不銹鋼蝶閥尺寸：

公稱通徑		結構長度	外形尺寸（參考值）			法蘭尺寸和螺栓孔尺寸									參考重量
公稱通徑		結構長度	外形尺寸（參考值）			1.0MPa			1.6MPa			2.5MPa			參考重量
毫米	英寸	L	L2	H	H1	D1	Z-d	a	D1	Z-d	a	D1	Z-d	a	(kg)
50	2	43	265	330	250	125	4-18	90°	125	4-18	90°	125	4-18	90°	8
65	21/2	46	265	362	267	145	4-18	90°	145	4-18	90°	145	4-18	90°	9
80	3	49	320	375	275	160	8-18	45°	160	8-18	45°	160	8-18	45°	11
100	4	56	320	410	295	180	8-18	45°	180	8-18	45°	190	8-22	45°	13
125	5	64	340	425	305	210	8-18	45°	210	8-18	45°	220	8-26	45°	22
150	6	70	390	465	320	240	8-22	45°	240	8-22	45°	250	8-26	45°	24

本公司承諾：在用戶正常的儲運、保養、使用條件下，保質期內因產品的制造質量問題而不能正常使用時，提供三包（保修、包退、包換）.

以上描述中，所有文字、數據、圖片均只適用于參考，具體性能參數、結構尺寸參數、價格等詳情因模具的改變及產品的更新而改變.
